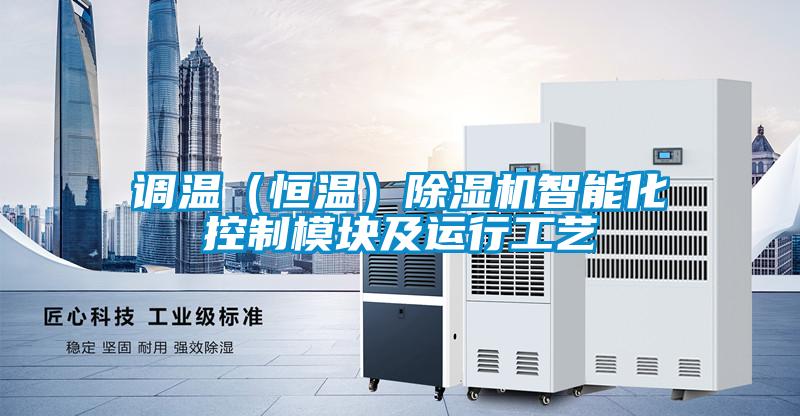

調溫（恒溫）除濕機智能化控制模塊及運行工藝

　　調溫除濕機又名恒溫除濕機，是用蒸發器與冷凝器來對空氣進行處理，從而達到調溫除濕的目的。其工作過程中回收系統的冷凝熱，來彌補空氣中因為冷卻除濕時散失的熱量，是一種高效節能的除濕方式，已經廣泛應用于國防工程、人防工程、煙草及石化行業、地鐵車站、航天領域凈化工程、實驗室、電訊器材室、檔案室、食品房、制藥或膠片車間、特種玻璃制造、糧食、木材等對除濕干燥和溫度控制有要求的行業。而我國氣候類型多樣，大部分地區冬夏溫差大，熱、冷、濕負荷隨時間變化明顯，傳統的除濕干燥系統不能很好的滿足實際的需要，經過研究用自動化PLC控制系統對調溫除濕機進行控制，可以起到很好的應用效果。

　　一、由自動化PLC控制系統控制的調溫除濕機的工藝簡介

　?。?）運行模式多：管道式調溫除濕機具有降溫除濕、調溫除濕、升溫除濕、制熱、自動除霜等運行模式。而且室外換熱器還可以采用風冷和水冷等不同形式。

　　（2）調節范圍大：由于管道式調溫除濕機具有多種不同的運行模式，從降溫除濕到制熱運行，提高了系統的制冷、制熱、除濕的調節范圍，能夠滿足不同冷/熱/濕負荷的需求。

　?。?）調節精度高：管道式調溫除濕機在通過運行模式轉換來調節制冷量、制熱量和除濕量，在每種運行模式下，還可以調室外換熱器的風機轉速(風冷型換熱器)和水泵轉速(水冷型換熱器)來調整室外換熱器和室內換熱器之間的熱量分配，對系統的制冷量或制熱量進行微調，以提高溫濕度的調節精度。

　?。?）適用范圍廣：由于管道式調溫除濕機具有多種運行模式，能夠實現較大范圍的制冷/制熱/除濕的調節范圍，室外換熱器可以采用風冷或者水冷等形式，能夠在不同地區使用，以滿足全年運行冷/熱/濕負荷的要求，以實現對空氣溫濕度的控制。

　?。?）自動控制：根據室內溫濕度的設計要求，實時檢測室內的溫濕度、室外溫度和系統的運行狀態，根據室內溫濕度的變化和室外溫度條件，自動轉換系統的運行模式，以保證室內的溫濕度要求和系統安全運行。

　　二、PLC系統軟件的設計

　　PLC控制過程根據調溫除濕機設定畫面選擇不同的數值確定所需的模式，0-自動、1-通風、2-升溫除濕、3-降溫除濕。

　　注：T-室內溫度，TS-室內溫度設定值；H-室內濕度，HS-室內濕度設定值；

　　溫度精度為Δt?℃，濕度精度為Δh%。

　?。?）通風模式：按開機鍵后立即開送風機，按關機鍵送風機立即停，壓縮機、室外風機及四通閥均不參與運轉

　　（2）升溫除濕（室內溫度傳感器不參與控制）：按開機鍵后立即開送風機

　　上載順序：

　　當H≥HS+0.4Δh%，上載累計運行時間較短的壓縮機，同時相應系統四通閥得電；

　　當H≥HS+0.8Δh%，上載另一臺壓縮機，同時相應系統四通閥得電；

　　下載順序：

　　當H＜HS-0.3（0.3代表回落比）Δh%，下載累計運行時間較長的壓縮機，30秒后相應系統四通閥失電；

　　當H＜HS-0.6Δh%，?30秒后相應系統四通閥失電

　　注：升溫除濕模式，壓縮機與四通閥同步啟停,室內風機正常運轉

　?。?）降溫除濕（室內溫度傳感器不參與控制）：按開機鍵后立即開送風機

　　同升溫除濕模式，但四通閥始終處于失電狀態

　?。?）調溫除濕模式：

　　按開機鍵后，先通風運行30秒，系統自行識別制冷（除濕）、加熱模式，機組根據室內溫濕度的實際值和設定值自動運行壓縮機、加熱以實現控制要求；按關機鍵立即停壓縮機及室外風機，得電狀態四通閥在壓縮機停機后30秒斷電，送風機延時70分鐘停。

　　進入制冷（含除濕）狀態條件：T≥TS+Δt℃或?H≥HS+Δh%；

　　進入過程：內風機運行30秒后，一臺壓縮機啟動，10秒后另一臺壓縮機啟動，后根據溫濕度條件進行上下載運行

　　進入加熱狀態條件：?T＜TS-Δt℃；

　　A、壓縮機?制冷（除濕）：

　　上載順序：

　　當T≥TS+0.4Δt℃或H≥HS+0.4Δh%，上載累計運行時間較短壓縮機

　　在一臺壓縮機開啟的狀態下，

　　當T≥TS+0.8Δt?℃或（T≥TS-Δt?℃且H≥HS+0.8Δh%，上載另一臺壓縮機

　　下載順序：

　　當T＜TS-0.4（可設）Δt℃且H＜HS-0.4Δh%

　　下載累計運行時間較長的壓縮機；

　　當?T＜TS-0.8Δt℃且?H＜HS-0.8Δh%；

　　下載另一臺壓縮機；

　　B、加熱控制

　　啟動條件?當T≤TS-Δt℃?且時間持續10秒；

　　運行系統四通閥得電，當T≥TS+Δt℃?且時間持續
